MODULO WIFI FLYPORT OPENPICUS ANTENA INTEGRADA

por · Publicada · Actualizado

MODULO WIFI FLYPORT OPENPICUS ANTENA INTEGRADA.

Flyport es un módulo wifi de solo 35x48mm con antena integrada. El modulo wifi esta compuesto principalmente por un Microchip PIC24FJ256GA106 (Flas de 256 k, 16 k de memoria RAM, 16Mips) y un receptor WIFI Microchip MRF24WB0MA/RM.

Flyport es parte del proyecto OPENPICUS, de código abierto, donde podrá encontrar información de diversos proyectos realizados con este estupendo módulo wifi. La dirección de OPENPICUS es: http://www.openpicus.com.

El procesador se puede alimentar sin ningún problema con pilas, consiguiendo así poder realizar proyectos de forma inalámbrica.

ESPECIFICACIONES
WI-FI:
– 802.11 b / g / n compatibles y certificadas
– Velocidad de 1.2 Mbit
Dimensiones: 35×48 mm
Pines del conector macho Franja de 26 vías (13 * 2 estándar de 2.54 mm)
Fuente de alimentación: 5 Vcc o 3,3 Vcc
Pin disponibles:
– 5) entradas digitales de 5 V.
– 5) salidas digitales (4 pueden ser usados ​​como PWM, de 3,3 V)
– 4) entradas analógicas (ADC 10bits, VREF = 2.048 V = 2 mV 1 bit)
– 1) UARTs
– 1) SPI
– 1) I2C
– 1) Reset (activo bajo)
QUÉ HACER Y CÓMO EMPEZAR
-Usted necesita un PC con un puerto USB (sistema operativo Windows. Net Framework 4.0).
-Algunos módulos de hardware OpenPicus (por ejemplo, FlyPort).
-Descarga  OpenPicus IDE LINK archivos:
           Openpicus IDE 2.0.
            .NET FRAMEWORK 4.0
            C30 DEL COMPILADOR
           (+ información)
-Extraer los archivos rar en una carpeta y ejecute el archivo exe.
-Crear un nuevo proyecto.
-Seleccione la carpeta para sus proyectos (por ejemplo, c: openpicus)
-Elija el nombre del proyecto (por ejemplo myfirstproject)
-Quedaría de esta forma: c: openpicus myfirtsproject
-En primer lugar debe establecer el TCP / IP en redes TCP / IP y seguir el asistente para configurar los parámetros de conexión Wi-Fi, TCP / IP
-Seleccionar los parámetros correctos: ad hoc o infraestructura, ¿la aplicación tiene servidor web o no? Y así sucesivamente.
-Haga clic en Finalizar y espere unos 2 minutos hasta que se configure el disposigito.
-Haga clic en el botón Compile para compilar el proyecto
-Después de completar el firmware se pueden cargar directamente en el módulo a través del botón de descarga del firmware

Algunos de los proyectos que estan disponibles en OPENPICUS son los siguientes:

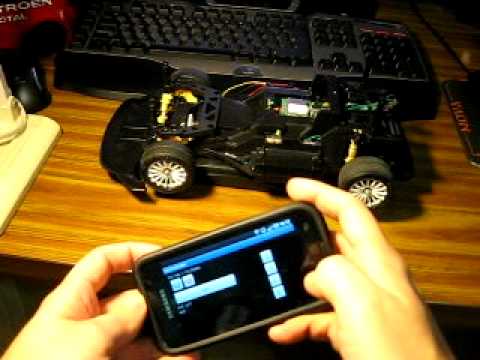

Coche controlado desde iphone (coche RC controlado por Wi-Fi con un teléfono Android):

El coche de RC (batería) está completamente controlada por Flyport. El módulo gestiona el enlace Wi-Fi a través de un Smartphone Android y también controla las unidades de los servomotores (señal PWM). En el siguiente video se ve un acelerómetro en el teléfono Android, que muestra el estado del motor del coche RC.

[youtube]http://www.youtube.com/watch?v=NoyuFFaKd0I[/youtube]

 Descripción del proyecto.
 Código y software android.

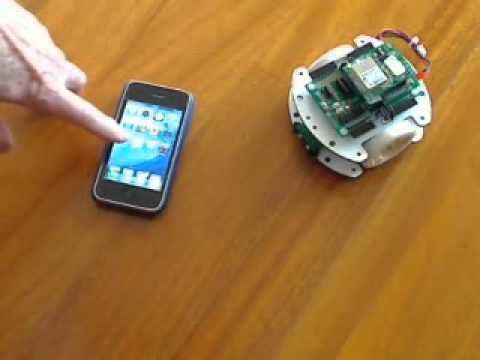

Proyecto: Wi-Fi robot controlado por la locación del servidor.

Este robot es controlado por una aplicación web, permitiendo al motor moverse en diferentes sentidos.



[youtube]http://www.youtube.com/watch?v=KHge7-rmFps[/youtube]

Si quiere comprar este producto visite la siguiente dirección: ( Flyport )
